布線技巧：USB直接電纜連接
串并行直接電纜連接在現在看來會有些“過時”。另一方面，USB直接電纜連接(USB Direct Cable Connection，DCC)屬于“新式的”范疇。USB DCC出現有一些年頭了，但由于大多數人使用網卡傳輸數據，因此DCC并不因USB端口而被人們所熟知，但它的確是存在的……而問題是你不能制造它，但你可以買一個。但不要認為這就夠了，因為還有很多關于USB的信息值得去學習。繼續閱讀——我們將進行詳細的探討。
關于USB
USB代表通用串行總線(Universal Serial Bus)。目前大多數計算機外圍設備都支持USB接口。USB設計靈活，因此你可以用它連接打印機、外部硬盤、CDROM、操縱桿、數碼相機、調制解調器、集線器以及許多其它設備。
通用串行總線可以單一、標準、便捷的支持計算機連接多達127個設備。數字127只是一個理論值。實際使用遠達不到這個數量。如果連接的設備只需要少于500mA電量，它甚至可以通過計算機的USB接口獲取電源。比如我的一個佳能小打印機，它只有一根連接線，同時用于通電和傳輸數據到計算機。
目前USB接口的版本有兩種，以前的USB v1.1和更新的USB v2，USB v2是在2001年末上市的。大多數人都有使用第一個版本USB的計算機和設備，但所有新的計算機現在都將支持USB v1。新版本的USB向下兼容舊版本，并且速度更快。

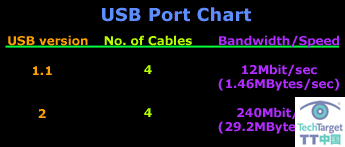

下表比較了兩種USB接口的速度差別：

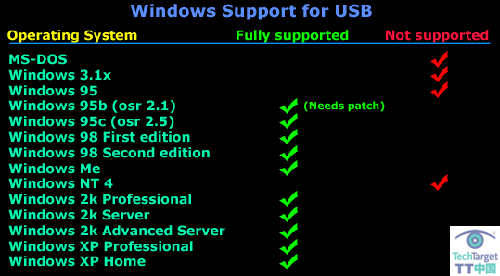

記住當使用USB DCC連接線時，我們無法得到這樣快的傳輸速度，并且有時只有500Kbps左右。這也跟系統的CPU和O/S的類型、連接線和電子組件質量、協議等有關。此外，我們還要知道支持USB接口的Windows操作系統類型。
#p#
USB連接線
This is what the USB cable and connectors actually look like:

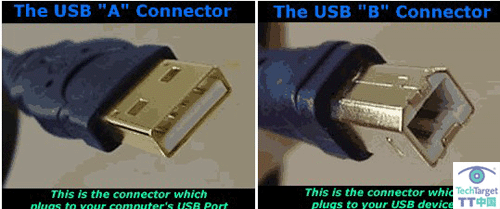

USB標準有A和B兩種接頭。A接頭是接到計算機的“上行”，而B接頭是“下行”，它與單個設備相連接。這可能聽起來有些復雜，但這種設計是為了方便用戶使用，因為讓用戶自己去嘗試并辨別傳輸端會更復雜。下面是USB連接線和接頭的圖示：
正如之前所說，USB接口可以為特定設備供電，也可以同時進行數據傳輸。因此，USB接口必須有至少4條電纜，其中2條用于供電，另外2條用于傳輸數據。

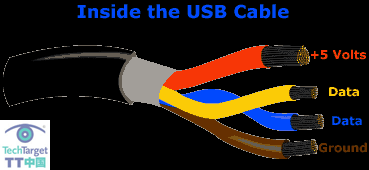

下圖就是其中的4條電纜：
USB DCC
如前文所述，USB DCC連接線不能隨意制造，因為它要求有特殊電子電路。Parallel Technologies 生產USB DCC，并稱之為“NET-LinQ”。
USB DCC連接線也可以用于連接計算機到一個網絡。它的工作原理很簡單。假設你有計算機A、B、C和D。計算機A、B和C是通過以太局域網連接，而計算機D沒有連接網絡的網卡。使用NET-LinQ或類似的連接線，我們就可以將計算機D與另外3臺計算機的任何一臺連接，只要它們也有USB接口。然后通過在計算機D上配置網絡協議，我們就能把它聯網。
關于USB直線電纜連接的探討到此結束。
