橋接環路　　

在交換機設備出現之前，曾經出現過一種用來隔離碰撞的設備叫網橋（bridge）。網橋的工作原理和交換機相同，只是比交換機端口少，只有兩個端口。另外一個不同點是網橋是軟件實現的，交換速度比交換機慢。基于歷史原因，今天仍然把交換機稱為橋接設備，把交換機形成的環路稱為橋接環路（bridge loop）。

交換機把原本處于同一個碰撞域和廣播域的主機分割開來，使它們分別處于不同的碰撞域，提高了網絡性能。這樣做雖然解決了一個問題（提高了性能），但又引入了一個新問題，就是單點失敗（single point failure），即當交換機出現故障時原本能夠通信的主機就不能通信了。為了避免單點失敗，人們很自然地想到了冗余技術--使用兩臺交換機連接兩個分離的網段，一旦一臺交換機出現故障還有另外一臺交換機可以替代工作。單點失敗的問題雖然解決了，但是由于兩條路徑的出現又會產生環路（如圖1所示）。環路的產生將引起廣播風暴（broadcast storm）和MAC地址表不穩定。這兩個問題要比單點失敗嚴重的多。

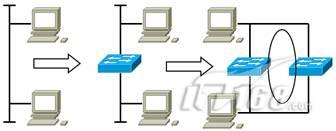

圖 1環路的形成

廣播風暴的形成

在圖2所示的拓撲中，當網段1（segmeng1）中的主機hostX發出一個廣播幀后(例如ARP廣播)，該網段中所有節點都接收到它，SwitchA和switchB也不例外，這里以switchA為例。由于是廣播幀，SwitchA將它轉發到所有其他端口，因此，這個廣播幀會出現在網段2（segment2）中。

被交換機switchA轉發到網段2的廣播幀被交換機switchB處于網段2的端口收到。SwitchB并不知道該數據幀是由switchA轉發過來的，因為數據幀上沒有任何跡象表明它曾經被交換機處理過，正是基于這個原因，以太網交換機也稱為透明（transparent）網橋--對于數據的接收端來說是透明的，它看不到路徑中經由的交換機，它認為數據是從發送端直接到達目的地的的。SwitchB收到該廣播幀后查閱地址表，沒有找到任何匹配的地址條目，只好將該幀向其它所有端口轉發，該廣播幀又被轉發到網段1上。SwitchA還會收到它并執行前面的過程。如此往復，廣播幀在環路中無休止地傳播，形成廣播風暴。廣播風暴將嚴重影響網絡性能，甚至造成網絡癱瘓。

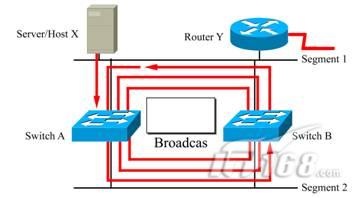

圖 2 廣播風暴的形成

MAC地址表不穩定

環路也會造成交換機的MAC地址表不穩定。以圖3為例解釋為什么MAC地址表不穩定。

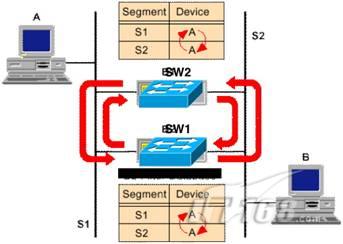

圖 3 MAC地址表不穩定      （做圖時把SW1下面的黑條去掉，SW1、SW2后面的陰影去掉）

假如主機A向主機B發送數據。該數據幀被交換機SW1和交換機SW2在網段1（S1）上的端口收到，通過學習數據幀中的源地址，兩臺交換機都認為主機A在網段S1上，并把這樣的信息寫入地址表中。此時如果兩臺交換機的地址表中并沒有主機B的地址條目，它們會把該數據幀向其他所有端口轉發，這樣該數據幀就會被轉發到網段2（S2）上。交換機SW2通過其在S2網段上的端口收到交換機SW1轉發到S2網段上的數據幀后，再次讀取源地址，發現仍然是主機A的地址，那么它認為主機A在網段2上，便修改自己的地址表，以反映出最新的狀態。同理，交換機SW1從S2網段上收到該數據幀后也修改自己的地址表，把主機A對應在S2網段上。這樣，隨著數據幀在環上不停地旋轉，兩臺交換機會認為主機A不停地在兩個網段上變換，造成MAC地址表不穩定。MAC地址表不穩定會影響主機之間的通信，因為某些數據轉發不到正確的目的地。

提示：如果交換機在其兩個或以上端口上收到了同一個數據幀，它就認為出現了環路，并報告故障信息。
